20KW纏繞式變頻-繞線式中頻感應加熱器設計結構及技術參數
在現代工業領域中，高效快捷的加熱拆卸及安裝，離不開纏繞變頻感應加熱器，該設備利用繞線加熱的獨特優勢，在無損熱拆領域得到廣泛的應用，正逐步成為眾多制造企業不可或缺的加熱設備。本文將20KW繞線感應加熱設備的技術參數及使用說明分享給用戶，以便正確使用該加熱設備。
20KW纏繞感應加熱設備的原理
纏繞感應加熱器基于電磁感應原理工作。當交流電通過纏繞在工件表面的線圈時，會在工件內部產生交變的磁場。根據法拉 第電磁感應定律，交變磁場又會在工件中感應出渦流，這些渦流在工件內部流動時，由于電阻的存在，會產生大量的焦耳熱，從而使工件迅速升溫至所需溫度。這一過程無需直接接觸工件，避免了傳統加熱方式可能帶來的污染與變形問題，實現了高效、清潔的加熱效果。
20KW繞線式中頻加熱設備結構設計

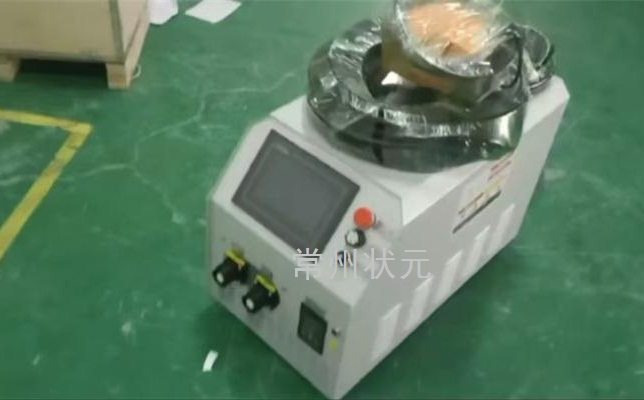

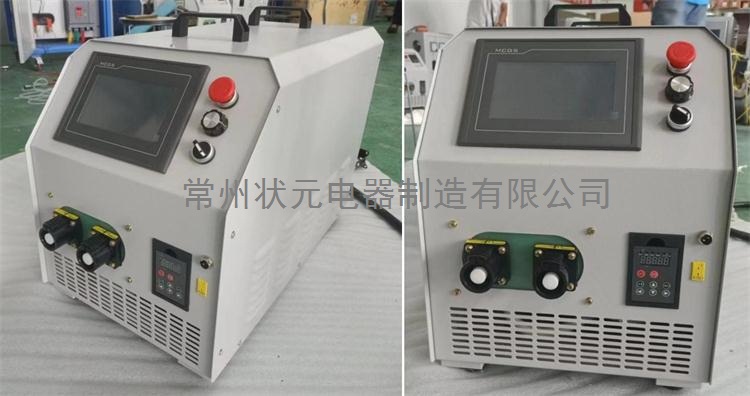

繞線式感應加熱器的核心部件主要包括變頻電源系統、柔性線圈組成。20KW電源采用手提式結構，下面帶腳輪，便于外出攜帶以及拎到熱拆現場使用，有觸摸屏和儀表兩種不同的調節方式。

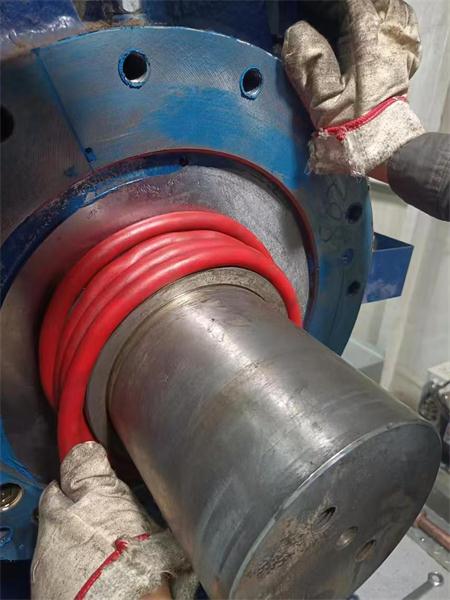

系統提供穩定的中頻電源，確保加熱過程中的電流穩定與可調，并根據預設參數自動調節電流大小。柔性耐高溫電磁線便于纏繞到需要加熱拆卸的軸承、聯軸器、皮帶輪等工件外面，實現快速加熱后拆卸。
20KW纏繞式中頻感應加熱器技術參數
型號 | ZYDC-20 |
輸入電壓 | 三相380V±10% 50-60Hz |
額定功率 | 20KW |
輸出功率 | 5-20kw可調 |
頻率 | 5-30KHZ |
控制方式 | DSP數字嵌入式控制軟件 |
工作模式 | 手動模式、自動模式、溫控模式 |
加熱電流設置段 | 5段（可擴展至更多段） |
工作狀態顯示 | 時間、電流、頻率、運行狀態、溫度曲線 |
工件參數存儲數量 | 30個/模式 |
顯示屏 | 7寸真彩顯示屏，分辨率800×480 |
報警界面 | 過流、過壓、欠壓、缺相、過熱、負載異常、短路、線圈打火、IGBT保護等 |
總線接入 | RS485 |
更多功能 | 可記錄數據、打印、WiFi聯網控制（選配） |
工作溫度 | -10度至+50度 |
體積 | 385×450×718mm（寬、高、長） |
總結，纏繞式感應加熱器以其靈活的加熱優勢，不受場地限制、工件外徑大小共用，在加熱拆卸領域成為不可或缺的專用設備，成為維修行業的得力幫手。
